DSJ-8C/16C
HANYOO

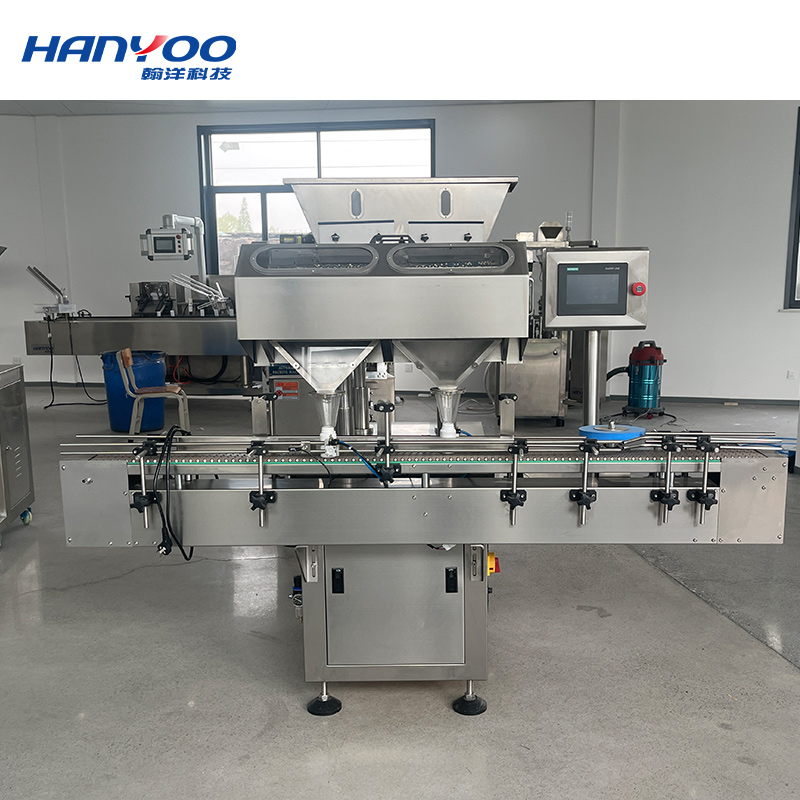

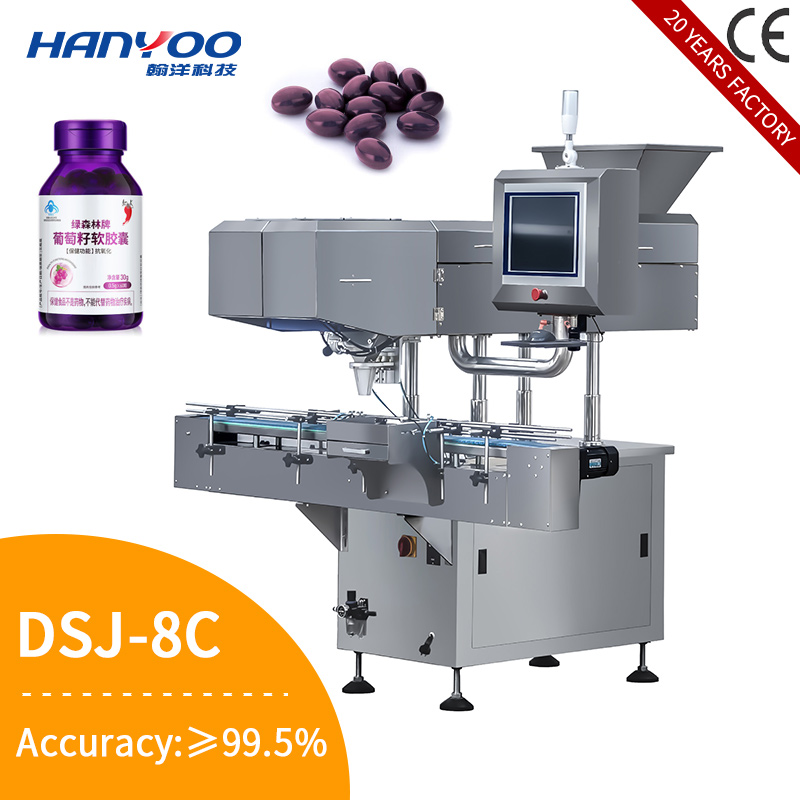

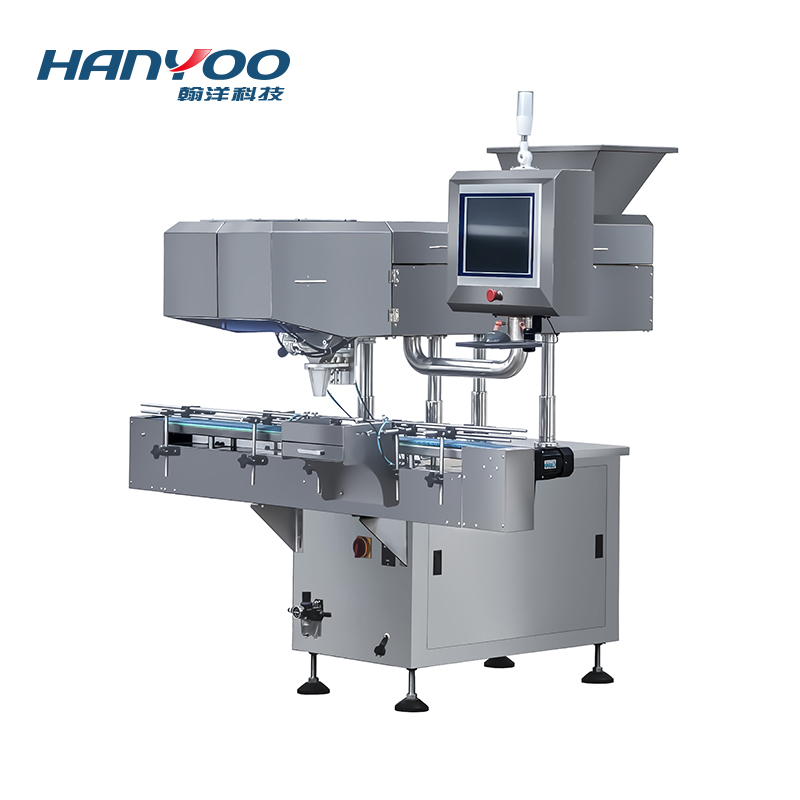

Machine de comptage automatique d'imagerie visuelle DSJ-8C/16C
CARACTÉRISTIQUES DE PERFORMANCE
1. Haute résolution : les capteurs infrarouges traditionnels ont environ 10 à 15 points de détection par canal, tandis que notre machine de comptage CCD a en moyenne environ 250 points d'imagerie par canal, ce qui équivaut à une précision de détection de 0,12 mm.
2. Reconnaissance de double puce : il peut reconnaître deux puces. Nous savons que notre machine à compter peut avoir des puces qui se chevauchent, mais en réalité, il est impossible de se chevaucher complètement pendant le processus de chute, et le capteur infrarouge ne sera pas en mesure de s'en charger. Ce CCD peut être calculé en fonction de la zone projetée. La précision de l'identification des stratifications est plus de 10 fois supérieure à celle des capteurs infrarouges.
3. Élimination des particules brisées : étant donné que la largeur des particules de médicament peut être mesurée avec précision et, en fonction du temps de chute, la projection des particules de médicament peut être calculée, de sorte que la différence entre les petites particules brisées et les particules de médicament normales puisse être vue. La norme la plus élevée que les capteurs traditionnels peuvent détecter est l'épaisseur de la tablette, qui peut être ajoutée à la dimension d'épaisseur, c'est-à-dire la largeur de détection. Un tiers des fragments peut être supprimé. Ceci est principalement déterminé par la posture de chute libre.
4. Anti-poussière de particules : grâce à l'utilisation de caméras CCD et de rétroéclairage pour l'imagerie, notre société a développé une source de lumière à haute luminosité et à intensité automatique, qui est parfaitement combinée avec des algorithmes de programme pour augmenter automatiquement la luminosité de la source de lumière avec l'augmentation de la poussière ; D'un autre côté, en raison de la distance entre la caméra CCD et la zone de production de poussière, elle n'est pas facilement contaminée.
5. Enregistrement complet du processus : équipé d'une carte mémoire de 32 Go en interne, nous avons développé notre propre système d'enregistrement à grande vitesse et l'avons combiné avec un système d'horloge précis pour enregistrer avec précision les données de projection et le temps de production des granules de médicaments produits au cours de l'année écoulée. Grâce à notre système d'interface homme-machine, nous pouvons visualiser les données d'image historiques de chaque instant. Facile à tracer les produits, il peut suivre les images projetées de tous les médicaments pendant la production, y compris ceux sous deux morceaux, les corps étrangers traversant les médicaments et les petits fragments pendant le processus de production. Facile pour le débogage de l'appareil, une fois que le cylindre ne fonctionne pas correctement et fait apparaître la pilule, l'image spéciale du médicament apparu peut être utilisée pour aider à déterminer si le cylindre est normal et à ajuster les paramètres de comptage.
6. Installation et débogage. Facile à utiliser : la fonctionnalité est puissante, mais l’installation et le débogage sont également très simples. Suivez simplement les étapes spécifiées dans l’interface homme-machine et intégrez des didacticiels vidéo. Qu'il s'agisse du personnel après-vente du fabricant de l'équipement ou du personnel technique du fabricant, ils peuvent effectuer l'installation, le débogage et le remplacement.
7. Cycle de numérisation stable : Nous utilisons un processeur quad core plus avancé, avec un cycle de numérisation de chaque mouvement de 1 mm des particules de médicament. Nous utilisons plusieurs cœurs pour la reconnaissance de zones et la reconnaissance de formes simples ; Le processeur adopte une acquisition directe et un traitement algorithmique, et coopérera avec la carte de mesure et de contrôle pour le contrôle de sortie. L'ensemble du processus est en boucle fermée, sans autres appareils, ce qui le rend plus stable.

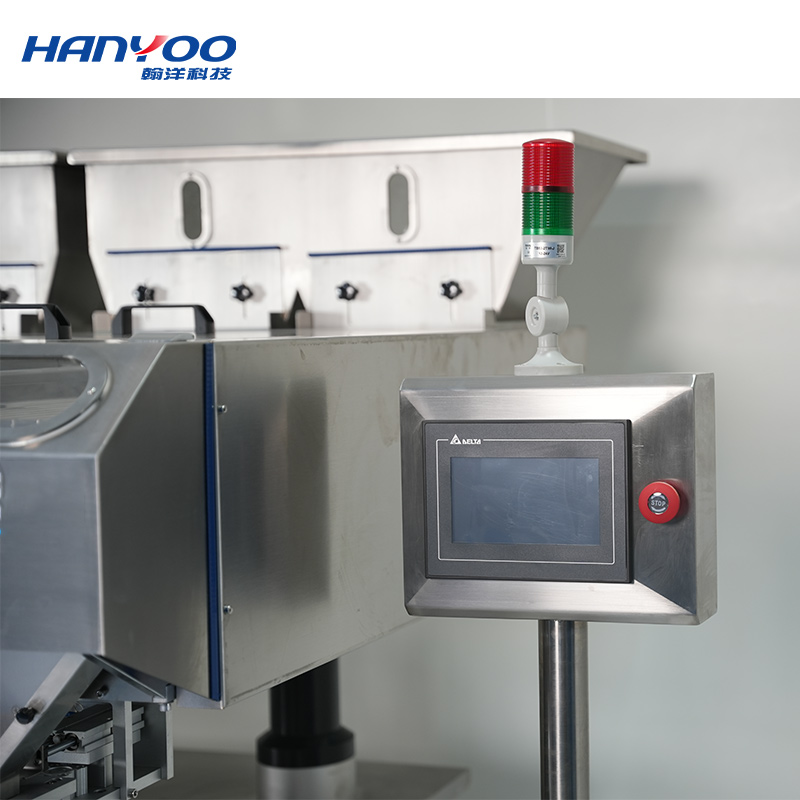

8. Interface homme-machine puissante : Combiné avec des caméras CCD, le logiciel d'interface homme-machine auto-développé par notre société fonctionne sur le système Windows ; Premièrement, il contrôle non seulement l'appareil, mais a également pour fonction d'afficher, de lire, d'installer et de déboguer des vidéos ; Deuxièmement, il peut afficher l’image de la caméra en temps réel ; Troisièmement, il est possible de visualiser toutes les images historiques ; Quatrièmement, il peut prendre en charge un développement ultérieur plus puissant et plus complexe.
9. Maintenance du système : Comme l'ensemble du système est développé par notre société, lorsque l'utilisateur nous fournit un signal de point d'accès WIFI, notre équipement peut être connecté à Internet. Après la mise en réseau, nous pouvons mettre à niveau à distance le logiciel d'interface homme-machine, le système de capteur CCD et le système de carte mère de mesure et de contrôle.
10. Adopter un cylindre à double axe pour contrôler l'alimentation au biberon, la distribution de médicaments et le placement des biberons, avec une structure simple, un réglage facile et un contrôle stable.
11. Equipé d'un dispositif de contrôle photoélectrique, l'équipement s'éteint automatiquement lorsqu'il n'y a pas de bouteilles ou lorsqu'il y a des bouchons de bouteilles, sans compter les particules. Lorsqu'il revient à la normale, l'appareil démarre automatiquement.
12. Lors du remplacement de bouteilles de différentes hauteurs, une méthode de réglage électrique avec des interrupteurs de fin de course supérieur et inférieur peut être utilisée et contrôlée sur l'écran tactile.
13. Lorsqu'un dysfonctionnement de l'appareil se produit, l'appareil s'éteint et un message d'arrêt d'alarme s'affiche à l'écran, et le dépannage sera effectué via le mode de fonctionnement affiché à l'écran.
14. 14. L'adoption d'une structure de conception modulaire et le verrouillage des composants via des cylindres permettent un véritable démontage sans outil, ce qui facilite non seulement la maintenance et l'entretien, mais évite également de nombreux risques potentiels, empêchant les vis, écrous et autres fixations de tomber accidentellement dans le bac à matériaux et de pénétrer dans la bouteille en raison de vibrations prolongées lors d'une utilisation à long terme, provoquant de graves impacts sur les utilisateurs.
15. Le module de vibration adopte une conversion de fréquence pleine onde et une combinaison de ressorts en fibre de carbone, ce qui réduit le bruit d'au moins 10 dB par rapport à ses pairs.
RÉSUMÉ DES FONCTIONS DE L'APPAREIL
1. Fonction de lumière de remplissage automatique (garantissant que la caméra a une luminosité discriminante suffisante)
2. Fonction de levage électrique (pour un réglage facile de la hauteur de la bouteille)
3. Conception de démontage sans outil (conception modulaire, facile à entretenir et à entretenir, tout en évitant le risque de chute de corps étrangers potentiels dans la buse de refoulement)
4. Fonction d'élimination de particules multiples, de particules manquantes et de particules fragmentées (identification par imagerie de caméra)
5. Configuration d'une auge de recyclage des médicaments (pour éviter que les flacons ne basculent accidentellement sur le tapis roulant et provoquent la dispersion des matières sur le sol)
MODEL | DSJ-8C | DSJ-16C |
Nombre de pistes de vibration | 8 | 16 |
Max. vitesse de production | 4000 pilules/min | 8000 pièces/min |
Quantité d'emballage | 1-9999 | 1~9999 |
Spécifications du médicament (mm) | Épaisseur : 2-10 Diamètre : 3-20 Longueur : 3-30 | Épaisseur : 2-10 Diamètre : 3-20 Longueur : 3-30 |
Diamètre de la bouteille (mm) | 20～200 | 20～200mm |
Hauteur de la bouteille (mm) | 40～240 | 40～240mm |
Alimentation électrique | AC220V 50/60HZ | AC220V 50/60HZ |
Puissance (KW) | 1.2 | 1.2 |
Précision | ≥99,5 % | ≥99,5 % |
Pression atmosphérique (Mpa) | 0,6 MPa | 0,6 MPa |
Consommation de gaz | Environ 200 L/min d'air pur | Environ 200 L/min d'air pur |
Dimensions : L×L×H (mm) | 1700×1640×1770 | 2600×2060×1770mm |
Capacité du bac de stockage (L) | 70 | 70 |
Poids (kg) | 700 | 700 |
